Přehled produktu

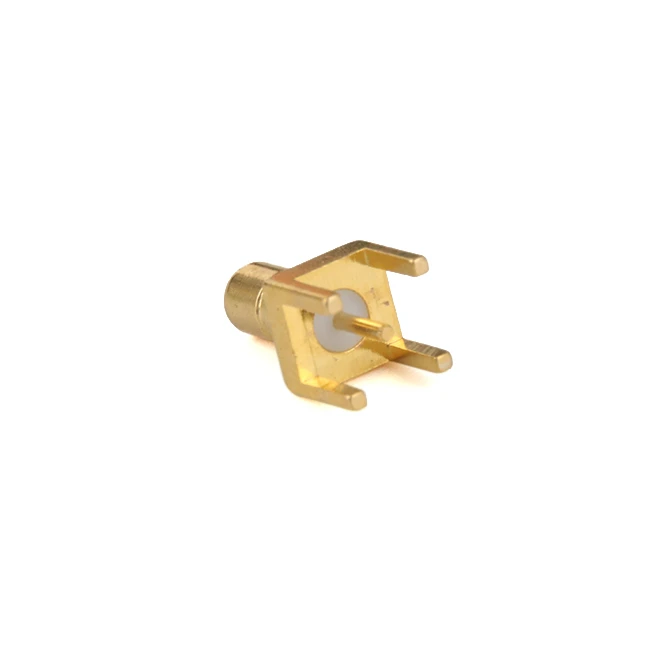

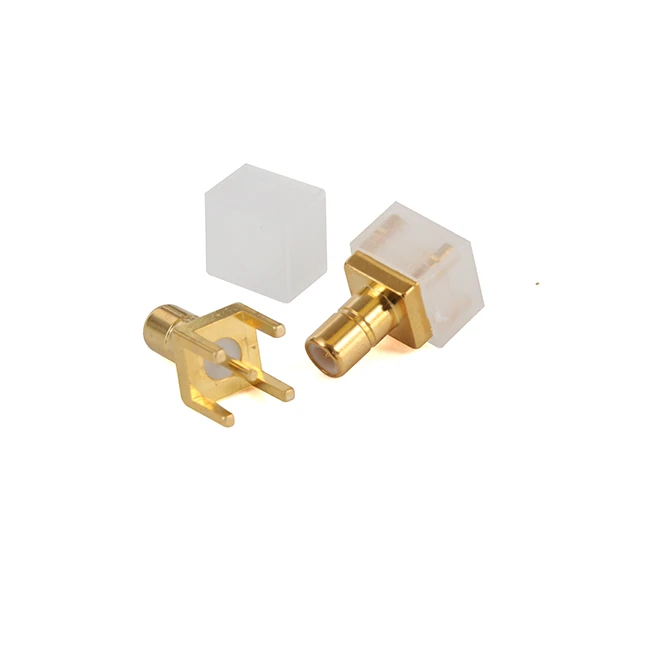

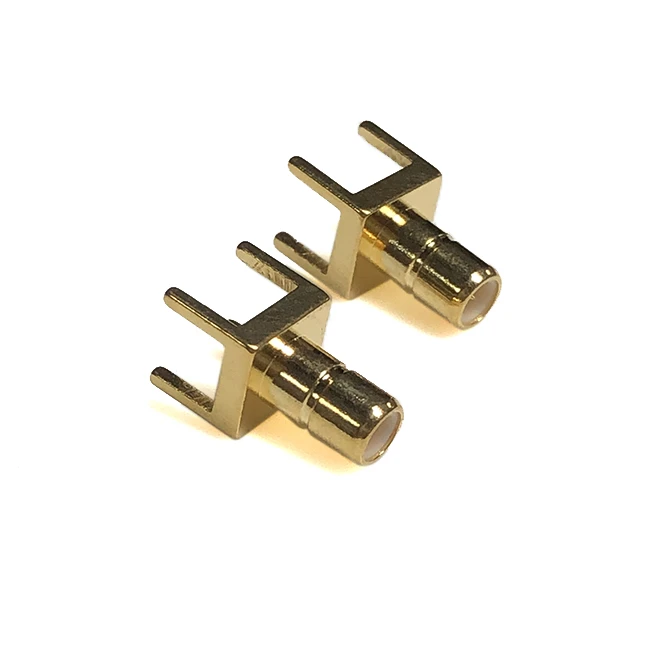

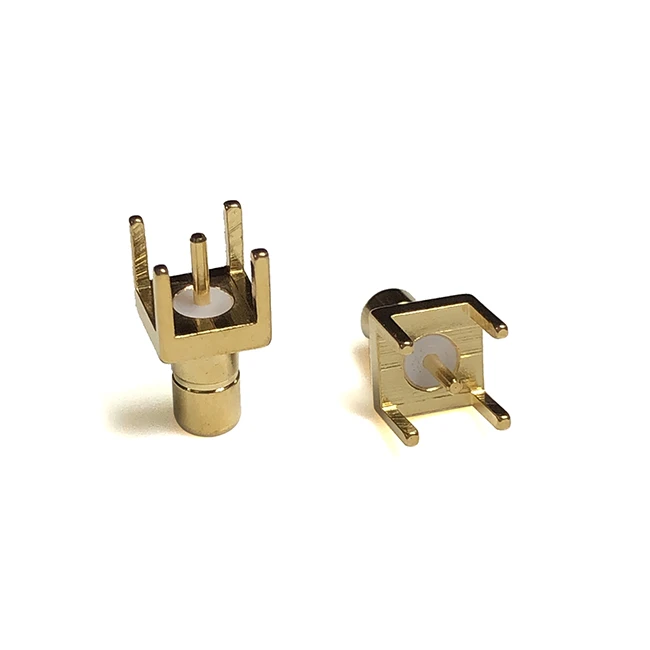

Model konektoru pro montáž SMB je SMB-JE-1. Série SMB jsou nízkopříkonové RF konektory s nasazovací-nacvakávací spojkou. K dispozici v impedanci 50 ohmů a 75 ohmů, mají vlastnosti snadné instalace, stabilní výkon, malé rozměry a nízkou hmotnost a jsou vždy vhodné pro bezdrátovou komunikaci, měřicí přístroje, digitální TV, přístroje v mikrovlnném systému nebo RF kabely pro přenos RF signálů.
Vlastnosti produktu
Charakteristická impedance: 50 ohmů označených 50 nebo 50 neoznačených, 75 ohmů označených 75
Typ kontaktu: Muž, Žena
Typ pouzdra: Rovné: Neoznačené; Úhel: W
Typ montáže: Příruba: F, Matice: Y, Svařování: H
Typ připojení: Kompatibilní model kabelu, požadavky na vnitřní a vnější průměr atd.
Útlum: Útlum síly signálu způsobený průchodem RF signálů v různých frekvenčních pásmech
Typ závitu: vnější, vnitřní
Elektrický
|
Impedance |
50Ω |
|
Frekvenční rozsah |
0-3 GHz |
|
Pracovní napětí |
Menší nebo rovno 335V |
|
VSWR |
Menší nebo rovno 1,2 |
|
Izolační odpor |
Větší nebo rovno 1000 mΩ |
|
Odolné napětí |
1000V |
|
Odpor středového kontaktu (mΩ) |
Menší nebo rovno 6 |
|
Odpor vnějšího kontaktu (mΩ) |
Menší nebo rovno 1 |
|
Trvanlivost |
500 cyklů |
Materiál a pokovování
| SMB-JE-1 |
Materiál |
Pokovování |
|
Tělo |
Mosaz |
Zlato |
|
Středový vodič |
Mosaz |
Zlato |
|
Krimpovací objímka |
Mosaz |
Zlato |
|
Izolátor |
PTFE |
Environmentální
|
Teplotní rozsah |
-40 stupňů ~ +125 stupňů |
|
Vlhkost |
＜95％ |
|
Test solné-mlhy |
48h |
Zhenjiang Tongda Electronics Co., Ltd. je profesionální výrobce konektoru pro montáž SMB, který vám poskytuje produkty vhodné pro vás.
