Přehled produktu

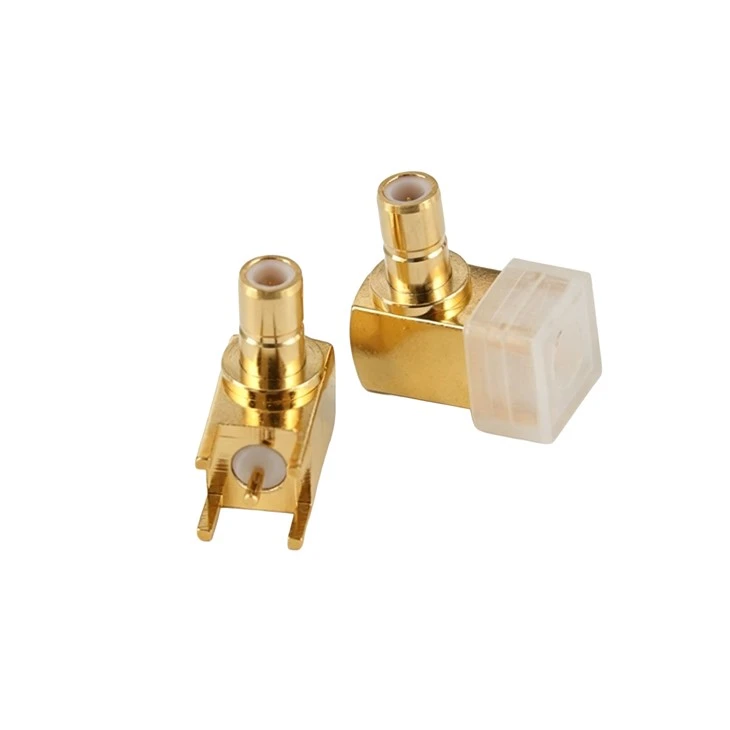

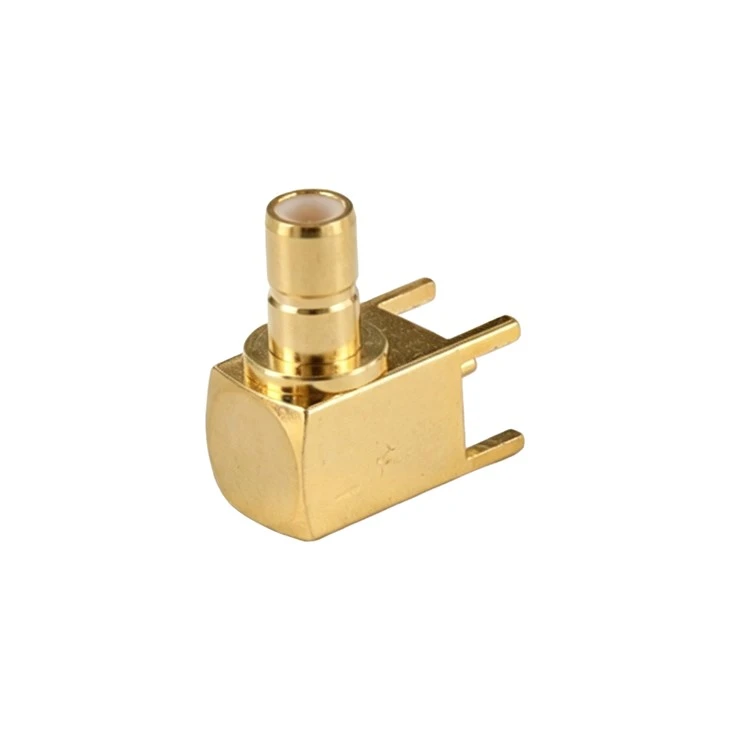

TheSMB-75JWEje a75 Ohm pravoúhlý SMB RF konektornavrženo pro kompaktní PCB a aplikace elektronických zařízení. Jeho pravoúhlá-konfigurace pomáhá lépe využít omezený prostor desky a skříně, zatímco rozhraní SMB poskytuje rychlé a praktické RF připojení.

Tento konektor jsme navrhli pro projekty, kdeImpedance 75 Ohm, kompaktní velikost a pohodlná instalace PCBjsou důležité. Je vhodný pro přenos RF signálu a lze jej použít v komunikačních zařízeních, video systémech, testovacích přístrojích a dalších elektronických zařízeních.

Pro zákazníky, kteří potřebují konektor přizpůsobený konkrétnímu rozložení PCB nebo RF sestavě, můžeme také projednat rozměry, materiály, pokovení a výrobní požadavky podle aplikace.

Jak to funguje

RF konektor zajišťuje elektrický přechod mezi přenosovou linkou PCB a externím koaxiálním nebo RF rozhraním.

SMB-75JWE udržuje dráhu RF signálu prostřednictvím svého středového kontaktu a vnější vodivé struktury. Izolační materiál odděluje signálový vodič od vnějšího vodiče, zatímco geometrie konektoru pomáhá udržovat požadovanéImpedance 75 ohmůpřes rozhraní.

SMB spojovací systém je navržen pro rychlé spojování a rozpojování. V praktických RF sestavách by měl být konektor použit společně s kompatibilním 75 Ohmovým kabelem, přenosovou linkou PCB a protilehlým konektorem, aby se minimalizovala nespojitost impedance a odraz signálu.

Elektrický

Impedance	75Ω
Frekvenční rozsah	0-3 GHz
Pracovní napětí	Menší nebo rovno335V
VSWR	Menší nebo rovno1.2
Izolační odpor	Větší než nebo rovno1000mΩ
Odolné napětí	1000V
Středový kontaktní odpor(mΩ)	Menší nebo rovno 6
Vnější kontaktní odpor(mΩ)	Menší nebo rovno 1
Trvanlivost	500 cyklů

Materiál a pokovování

	Materiál	Pokovování
Tělo	Mosaz	Zlato
Středový vodič	Mosaz	Zlato
Krimpovací objímka	Mosaz	Zlato
Izolátor	PTFE

Environmentální

Teplotní rozsah	-40 stupňů ~ +125 stupňů
Vlhkost	＜95％
Test solné-mlhy	48h

Struktura konektoru

Hlavní části konektoru SMB-75JWE zahrnují:

Kontakt na centrum
Přenáší RF signál mezi PCB a protilehlým rozhraním.

Izolátor
Odděluje středový kontakt od vnějšího vodiče a poskytuje elektrickou izolaci.

Vnější tělo
Poskytuje RF zpětnou cestu a stínění a zároveň podporuje mechanickou strukturu.

SMB párovací rozhraní
Poskytuje spojení s odpovídajícím spojovacím konektorem SMB.

Sekce ukončení PCB
Připojuje konektor k desce plošných spojů a udržuje mechanický a elektrický vztah mezi konektorem a deskou.

Pravoúhlá-úhlová struktura je zvláště užitečná, když se RF spojení potřebuje otočit ihned po opuštění PCB.

Oblasti použití

SMB-75JWE lze zvážit pro RF systémy, kde aRozhraní 75ohmového pravého-konektoru SMBje vyžadováno.

Mezi typické oblasti použití patří:

Přenos videa a signálu

75 Ohmová RF rozhraní se běžně používají v zařízeních manipulujících s videem nebo jinými 75 Ohmovými signálovými cestami. Kompaktní pravoúhlá-struktura může zjednodušit umístění konektoru uvnitř zařízení.

Komunikační zařízení

Konektor lze použít jako součást RF propojení v komunikačních modulech a souvisejících elektronických zařízeních, kde je vyžadováno kompaktní 75 Ohmové rozhraní.
