Přehled produktu

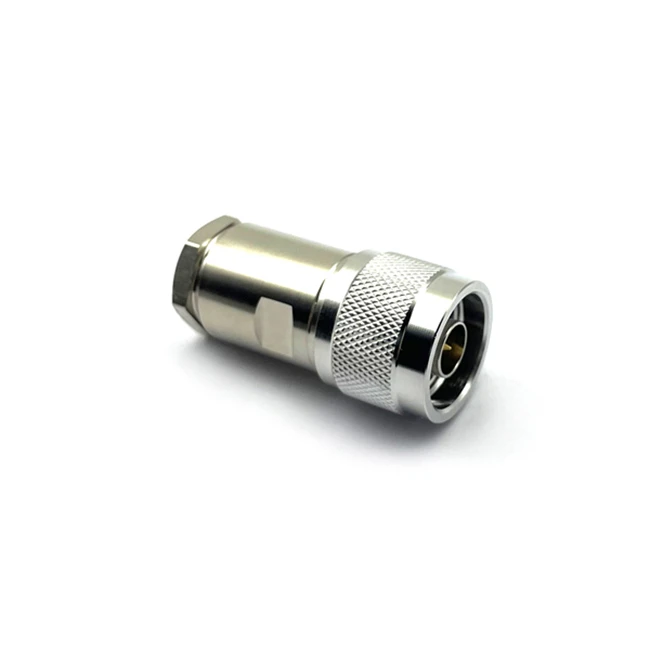

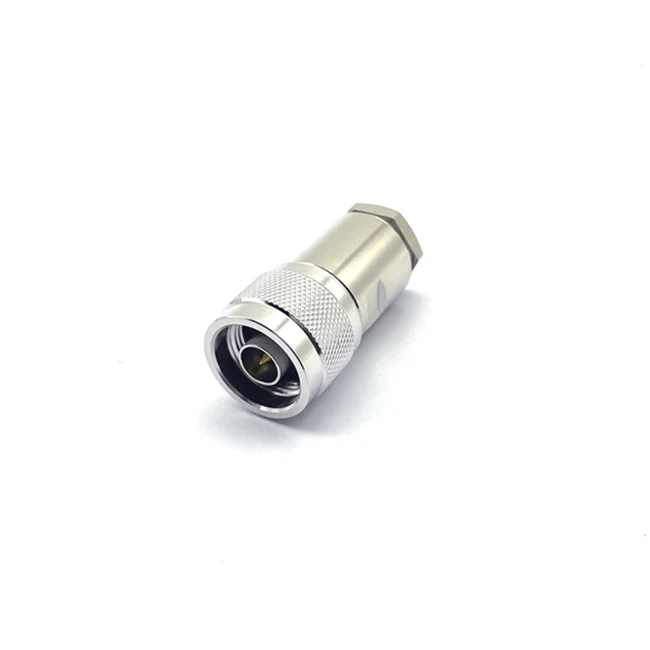

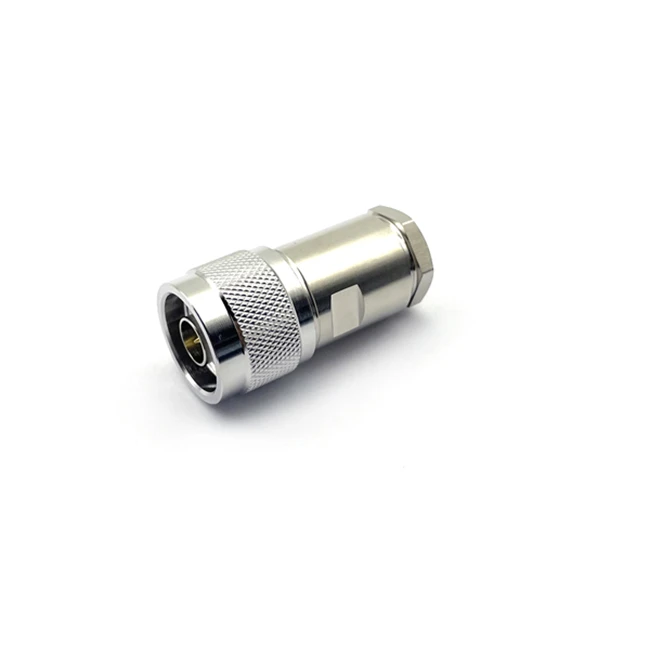

Model konektoru typu N samec je N-série J7.N jsou velmi oblíbené šroubovací-střední{3}}nebo-nízkopříkonové koaxiální konektory s impedancemi 50Ω a 75Ω. Jsou široce používány pro elektrické přístroje nebo aplikace, kde je vyžadována odolnost proti vibracím a ochrana životního prostředí, včetně komunikačních zařízení, koaxiálních komponent, duplexerů, vazebních členů, mikrovlnného testovacího systému a mikrovlnné sítě nebo propojovacích RF kabelů. Při připojení pomocí vysoce přesných polo-flexibilních nebo polo{10}}pevných kabelů N konektorů může pracovat až do 11 GHz, což vede k nízkému VSWR.
Elektrický
|
Impedance |
50Ω |
|
Frekvenční rozsah |
0-6 GHz |
|
Pracovní napětí |
Menší nebo rovno 1000V |
|
VSWR |
Menší nebo rovno 1.15@2.5GHz, menší nebo rovno 1,25@6GHz |
|
Izolační odpor |
Větší nebo rovno 5000 mΩ |
|
Odolné napětí |
2500V |
|
Středový kontaktní odpor |
Menší nebo rovno 1mΩ |
|
Vnější kontaktní odpor |
Menší nebo rovno 1mΩ |
|
Síla pro zadržování kontaktů v centru |
Větší nebo rovno 0,56N |
|
Trvanlivost |
500 cyklů |
Materiál a pokovování
| N-J7 |
Materiál |
Pokovování |
|
Tělo |
Mosaz |
Cu-Sn-Zn3 |
|
Středový vodič |
Fosforový bronz |
Ag |
|
Spojovací matice |
Mosaz |
Cu-Sn-Zn3 |
|
Těsnění O-kroužku |
Silikonová guma |
|
|
Izolátor |
PTFE |
|
|
Materiál |
Pokovování |
|
|
Tělo |
Mosaz |
Cu-Sn-Zn3 |
|
Středový vodič |
Fosforový bronz |
Ag |
Environmentální
|
Teplotní rozsah |
-65 stupňů ~ +165 stupňů |
|
Vlhkost |
＜95％ |
|
Test solné-mlhy |
96h |
FAQ
Otázka: Co udělat pro zajištění elektrického výkonu konektoru typu N-?
A: 1. Materiály. To je něco, co jsem vždy zdůrazňoval. Začněte u zdroje výroby. Pokud je i základ mrakodrapu bublinovým projektem, jak můžete snít o jeho stavbě? Klíčem jsou-kvalitní materiály.
2. Pokovování. K dosažení stabilní impedance musí rozhraní kovového kontaktu s povrchem konektoru poskytovat vlastní stabilitu. Povrchový film musí být schopen se vyhnout nebo se během páření oddělit. Výběr materiálu pokovování a kvalita procesu pokovování mají významný vliv na elektrický výkon.
3. Design. Přidání izolace kolem svorek, stejně jako konstrukční faktory, jako je tvar, výška, rozteč, výdržné napětí a elektrická vůle, to vše ovlivňuje elektrický výkon. Plán návrhu by měl být připraven včas na základě požadavků na elektrický výkon produktu.
4. Kontrola. Toto je nezbytný krok pro jakýkoli produkt, který je dodáván. Bez ohledu na to, jak působivý jste, nebo jak jste zkušení, tento krok je nezbytný. Důsledný proces kontroly výrobce konektoru je nezbytný. To je nejen povinnost vůči zákazníkům zajistit bezpečné používání jejich produktů, ale také základní povinnost. Je to také klíčová obranná linie, která brání vstupu podřadných produktů na trh.
Zhenjiang Tongda Electronics Co., Ltd. je profesionální výrobce konektoru typu N samec pro krimpování, který vám poskytuje produkty vhodné pro vás.
